阻燃​和耐火电缆区别及选用时需注意的问题

2021-12-04 阅读次数:



防火电线电缆是具有防火性能电线电缆的总称,通常分为阻燃电线电缆和耐火电线电缆两种。下面就来说说,阻燃电缆与耐火电缆的区别,以及选用时需要注意的事项!




(1)

耐火和阻燃电缆的主要用途

1)耐火电缆主要用途

主要用于高层建筑、地下铁路、核电站及重要工矿企业与防火安全和消防救生有关的地方,如应急电源至户内消防设备、火灾报警设备、信号灯、通风排烟设备、紧急用电梯等的供电线路。

使用特性:耐火电缆(电线)是一种在处于燃烧情况仍能保持线路在一定时间里正常运行的电缆。它与通常的阻燃电线电缆的区别在于发生火灾时,仍能传输电能,以利于疏散人群和抢救重要设备。




2)阻燃电缆的主要用途

广泛用于大型建筑物、隧道、石油化工行业、发电站、矿山等对防火有较高要求的地方。当发生火灾时,能阻止火势在电缆上蔓延,避免火灾事故扩大,减少损失。


使用特性:电缆(电线)的长期允许工作温度与相应标准中型号的普通产品相一致全面正确地了解阻燃及耐火电缆是正确选用它们的首要条件。




(2)

阻燃电线电缆和耐火电线电缆的区别

1)阻燃电线电缆

阻燃是指阻滞、延缓火焰沿着电线电缆的蔓延,使火灾不扩大,该类型电缆着火后具有自熄性能。


阻燃电缆按国家实验标准(GB12666-99)可分为三个等级:ZRA、ZRB、ZRC。


在一般产品命名中,ZRA通常用GZR表示,称高阻燃电缆或隔氧层电缆或高阻燃隔氧层电缆。ZRC在一般阻燃产品中表示ZR。


阻燃电缆是保持普通电缆的电性能和理化性能的同时,具有自熄性,即不易燃烧,或当电缆因故自身着火或是外火源引燃着火时,在着火熄灭后电缆不再继续燃烧,或燃烧时间很短(60分钟以内),或延燃长度很短。


无卤阻燃电缆相对于含卤阻燃电缆有低毒、低烟、无卤的优点。阻燃级别不高,基本上是C类。其原因是卤素自由基的吞氧灭火能效要大于非卤化物阻燃剂降解温的能效。


隔氧层阻燃技术主要是在电缆绝缘线芯与电缆外护套之间充填一层无机金属水化物,它是无毒、无嗅、不含卤素的白色胶状物。隔氧层阻燃电缆在不改变电缆结构,材料原始参数的情况下,可适用于低、中、高压电力电缆、控制电缆及通信电缆,并使电缆阻燃A类化。


2)耐火电线电缆

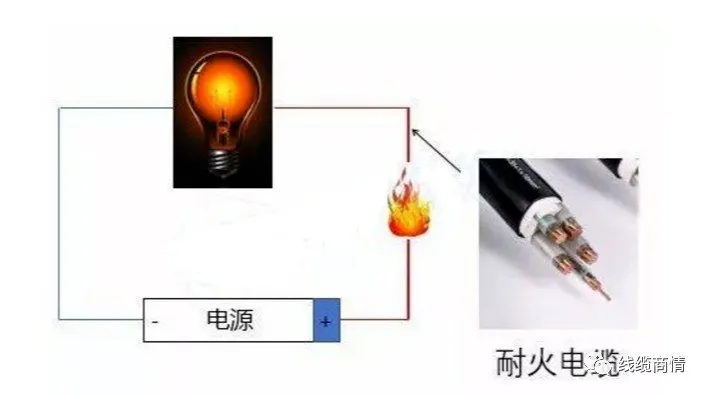

耐火指在火焰燃烧情况下能保持一定时间的运行,即保持电路的完整性,该类型电缆在火焰中具有一定时间的供电能力。


耐火电缆按国家实验标准(GB12666-99)可分为二个等级:NHA、NHB;在一般产品命名中,NHA通常用GNH表示,称高耐火电缆。NHB在一般耐火产品中表示为NH。


耐火电缆在火灾发生时能持续工作(传送电流和信号),其本身延燃与否不在考核之列。阻燃电缆在火灾发生时很快中止工作,其功能在于难燃和不波及能自熄。


耐火电缆750~800℃的火焰燃烧中维持180分钟正常运行。


防火电缆实际上是另一类型的耐火电缆。它是以铜质为导电线芯,以无缝铜管为护套,以无机矿物质氧化镁为绝缘的材料组制而成。


由于整体都是无机材料构成,因此,整个防火电缆既不燃烧,也不延燃。而且能经受火烧。经试验表明:在火焰800~900℃中烧2小时,电缆一直正常通电运行,在1000℃的火焰下燃烧30分钟仍然完好无损,继续正常运行。一般正常工作温度为250℃,能安全可靠运行。


另外,这类防火电缆又称为矿物电缆(国际上称Ml电缆)

(3)

阻燃和耐火电缆选用时需要注意的问题

1)选用阻燃电缆需要注意的问题

设计人员应该根据阻燃电缆的具体特性对阻燃电缆进行设计选用及敷设施工,并应注意以下几个问题:


1. 由于含卤阻燃电缆(包括阻燃电缆、低卤低烟阻燃电缆)在燃烧时会释放具有腐蚀性的卤酸气体,大大阻碍消防工作从而耽误救火时间并加剧火势蔓延,因此在人口密度较高的公众场所应尽量设计选用无卤低烟阻燃电缆。在人口密度较小的作业区可以选用任意一种阻燃电缆。


2. 阻燃电缆分为A、B、C3类,其中A类阻燃电缆性能较B、C类更优,价格也最贵。设计人员提供订货清册时应标明阻燃电缆的类别。


3. 从外观上无法区分阻燃电缆的A、B、C类别,只有靠制造厂家进行供货保证,因此在设计选用时应慎重选择电缆制造厂家。


4. 无卤低烟阻燃电缆与含卤阻燃电缆相比,有低腐蚀、低烟的优点,但电性能及机械性能明显降低,所以在进行电缆敷设时,无卤低烟阻燃电缆应较含卤阻燃电缆有更大的弯曲半径。


5. 在进行电缆敷设设计时,不宜将非阻燃电缆和阻燃电缆并列敷设,不宜将不同阻燃类别的阻燃电缆并列敷设。

2)选用耐火电缆需要注意的问题

根据耐火电缆的具体特性,设计人员在设计选用时应注意以下几个问题:


1. 当耐火电缆用于电缆密集的电缆隧道、电缆夹层中,或位于油管、油库附近等易燃场所时,应首先选用A类耐火电缆。除上述情况外且电缆配置数量少时,可采用B类耐火电缆。


2. 耐火电缆大多用作应急电源的供电回路,要求火灾时正常工作。由于火灾时环境温度急剧上升,为保证线路的输送容量,降低压降,对于供电线路较长且严格限定允许电压降的回路,应将耐火电缆截面至少放大一档。


3. 耐火电缆不能当作耐高温电缆使用。
